Сэндвич-панели кровельные «Электрощит-Стройсистема» PIR (пенополиизоцианурат)
|
|
| Толщина, мм | Монтажная ширина, мм | Огнестойкость | Удельный вес, кг/м2 | Цена за м2, руб. | Корзина |
|---|---|---|---|---|---|
| 30 | 1000 | 11,1 | 1706,00 | ||
| 40 | 1000 | 12,8 | 1913,00 | ||
| 50 | 1000 | RE 15 | 13,1 | 1922,00 | |
| 60 | 1000 | RE 30 | 14,8 | 2173,00 | |
| 80 | 1000 | RE 30 | 14,3 | 2315,00 | |
| 90 | 1000 | RE 30 | 14,8 | 2555,00 | |
| 100 | 1000 | RE 45 | 15,1 | 2582,00 | |
| 110 | 1000 | RE 45 | 15,7 | 2775,00 | |
| 120 | 1000 | RE 45 | 16,0 | 2849,00 | |
| 150 | 1000 | RE 45 | 17,0 | 3236,00 | |
| 160 | 1000 | RE 45 | 17,8 | 3589,00 |
Описание:
Основу трехслойных ПИР сэндвич-панелей "Электрощит-Стройсистема" составляет сердечник из пенополиизоцианурата (PIR).
Пенополиизоцианурат — это двухкомпонентный материал, состоящий из двух полимеров: полиола и полиизоцианата. В процессе производства PIR реакция полиола и полиизоцианата осуществляется при более высоких температурах по сравнению с теми, которые используются при производстве полиуретана. Это позволяет избыточному изоцианату вступать в реакцию с самим собой (что получило название тримеризация), образуя прочные цепи сшитого изоцианурата. Такое сшивание прочнее обычных полиуретановых связей, поэтому их сложнее разрушить, что позволяет получать улучшенные свойства материала. А также такая реакция препятствует горению полимеров и позволяет им лишь обугливаться при воздействии пламени.
Пенополиизоцианурат — это утеплитель, который является эффективной заменой пенополистиролу и пенополиуретану.
Важное качество пенополиизоцианурата — повышенная огнестойкость. Материал не поддерживает горения, а также самостоятельно затухает при отсутствии источника пламени.
Преимущества
- Повышенная адгезионная прочность;
- Повышенная механическая прочность;
- Оптимальное значение паропроницаемости;
- Экологическая безопасность;
- Низкое водопоглощение;
- Низкий коэффициент теплопроводности;
- Устойчивость к воздействию вредных веществ;
- Повышенная огнестойкость;
- Долговечность.
Возможные цвета
-
RAL 9002
-
RAL 9003
-
RAL 9006
-
RAL 1014
-
RAL 1015
-
RAL 1018
-
RAL 2004
-
RAL 3003
-
RAL 3009
-
RAL 3011
-
RAL 5002
-
RAL 5005
-
RAL 5021
-
RAL 5024
-
RAL 6002
-
RAL 6005
-
RAL 6018
-
RAL 7004
-
RR 20
-
RR 22
-
RR 23
-
RR 24
-
RR 29
-
RR 34
-
RR 35
-
RR 36
-
RR 37
-
RR 40
-
RR 42
-
RR 44
Огнестойкость
| Тип панели | Толщина панели, мм | |||
|---|---|---|---|---|
| 50 | 80 | 100 | 120 | |
| Нормативный предел огнестойкости | ||||
| Кровельные панели (для покрытий зданий) | RE 15 | RE 30 | RE 45 | |
Сырье и материалы
| Наименование элементов панели | Наименование материала, обозначение НД, поставщик | Краткая характеристика |
|---|---|---|
| Наружные обшивки |
Сталь листовая оцинкованная с полимерным покрытием по ГОСТ Р 52146.
Допускается применение листовых материалов других производителей, по механическим показателям и внешней отделке не уступающим вышеуказанным. |
Толщина стали, мм: 0,4; 0,45; 0,5; 0,55; 0,6; 0,63; 0,7; 0,8. Типовые покрытия: Лицевая сторона:
Оборотная сторона:
|
| Средний слой | Утеплитель из заливочного вспененного полиизоцианурата | Плотность не более 45 кг/м3. |
| Клей | Клеи полиуретановые
Двухкомпонентная полиуретановая композиция Baytherm 26HK 00F-F1,
Допускается применение других композиций, не уступающим вышеуказанным по адгезионным свойствам. |
Двухкомпонентная отверждаемая композиция из полиолов и изоцианатов. |
Виды полимерных покрытий стального листа
| ПОЛИЭСТЕР (полиэфирная эмаль) | Покрытие для крыш и стен с глянцевой поверхностью, подходящее для любых климатических поясов. Материал обладает высоким уровнем гибкости и формуемости, износостойкости, благодаря чему широко применяется в металлообрабатывающей и пищевой промышленности. |
| МАТОВЫЙ ПОЛИЭСТЕР | Обладает хорошей атмосферостойкостью и коррозиестойкостью. Формуемость матового полиэстера ограничена и, таким образом, он непригоден для фальцовки. |
| ПЛАСТИЗОЛЬ | Основа покрытия ПВХ. Одна из самых устойчивых к механическим повреждениям и к агрессии окружающей среды покрытий. Формуемость и обрабатываемость листа из пластизоля хорошая. По стоимости одно из самых дорогих покрытий. |
| PVDF | Материал на основе поливинилфторида. Применение рекомендуется, когда к стойкости цветового оттенка предъявляются особенно высокие требования. Обладает высокой стойкостью к агрессивным средам, хорошими антикоррозийными свойствами. Покрытие PVDF можно загибать без разрушения почти во всех условиях. |
| ПОЛИУРЕТАНОВОЕ ПОКРЫТИЕ | Покрытие на основе полиуретана. Обладает хорошей обрабатываемостью подвергаемого фальцовке покрытия. Поверхность хорошо выдерживает истирающее воздействие снега и льда, а также ультрафиолетовое излучение солнца. Для полиуретана типична стойкость к воздействию химикатов. Однако, по сравнению с пластизолем, полиуретан менее устойчив к пластическому деформированию. |
Структура стального листа
|
 |
Технические характеристики стального листа
| Наименование показателя | Требуемые значения для стального листа | |
|---|---|---|
| Толщина, мм | 0,45 — 0,8 | |
| Толщина цинкового покрытия, г/кв.м | 120 — 275 | |
| Толщина полимерного покрытия*, мкм, не менее | поливинилденфторид (PVDF) | 27 |
| полиэфир (полиэстер — PE) | 20+5 | |
| матовый полиэстер | 35 | |
| полиуретановое покрытие | 30-50 | |
| пластизоль (PVC) | 150+50 | |
| Пластичность для профилирования | полиэфир (полиэстер — PE) | *** |
| полиуретановое покрытие | **** | |
| поливинилденфторид (PVDF) | **** | |
| пластизоль | ***** | |
| Коррозионная стойкость | полиэфир (полиэстер — PE) | *** |
| полиуретановое покрытие | ***** | |
| поливинилденфторид (PVDF) | **** | |
| пластизоль | **** | |
| Устойчивость к ультрафиолетовому излучению | полиэфир (полиэстер — PE) | **** |
| полиуретановое покрытие | **** | |
| поливинилденфторид (PVDF) | ***** | |
| пластизоль | *** | |
| Предельная температура эксплуатации, °C | +120 — для PVDF и PE | |
| +60 — для PVS | ||
- *) покрытие наносится на лицевую сторону стального проката, на обратную сторону наносится полиэфирный или эпоксидный грунт толщиной не менее 10 мкм.
- *** (удовлетворительно) <=> **** (отлично)
Требования к утеплителю:
| Наименование показателя | Позиизоцианурат | НД на метод испытаний |
|---|---|---|
| Плотность, кг/м3 | не более 45 | ГОСТ 17177 |
| Теплопроводность, Вт/мК, не более | 0,024 | ГОСТ 7076 |
| Влагопоглощение за 24 часа при относительной влажности воздуха 96%, % по объему, не более | 0,1 | ГОСТ 24524 |
| Водопоглощение за 24 часа при полном погружении, % по объему, не более | 2,0 | ГОСТ 17177 |
| Прочность сцепления утеплителя с металлическими обкладками при равномерном отрыве (адгезия), Н/мм2, не менее | 0,08 | ГОСТ 22695 |
| Прочность при растяжении, Н/мм2 | 0,12 | ГОСТ 22695 |

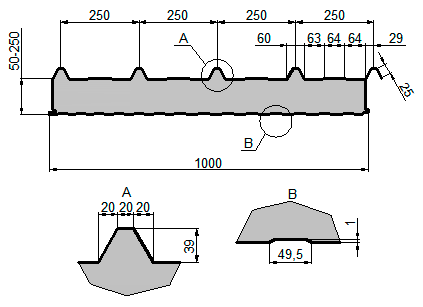

Размеры панелей
Нижняя часть замка пятиреберной DPR-панели является элементом соединения Z-Lock с присущими ему совершенными характеристиками прочности и герметичности. Соединение верхнего металлического листа панелей между собой производится «внахлест».
Панель обладает повышенной конструкционной прочностью. Крепление кровельных панелей "Электрощит-Стройсистема" к прогонам кровли осуществляется при помощи самосверлящих шурупов.
Возможные профили
| Название | Изображение |
|---|---|

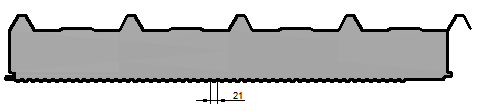

| МК-21 (микропрофильное) |
 |

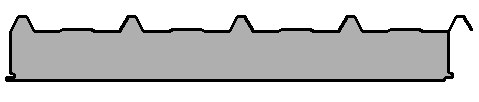

| ГЛ (гладкий ровный лист) |
 |

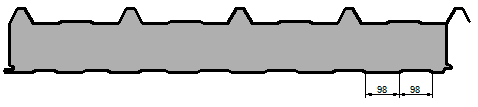

| КЛ2 (клиновидные канавки) |
 |

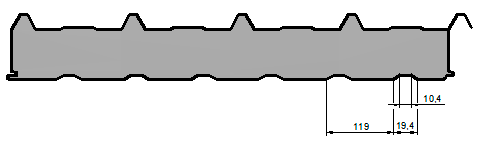

| СТ1 (стандартное трапециевидное) |
 |

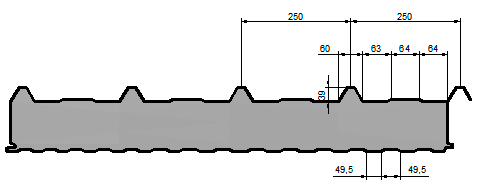

| СТ3 (стандартное трапециевидное) |
 |
Несущие способности панели
Схема нагружения - однопролетная балка
| Толщина панели, мм / пролет, м | Несущая способность при равномерно распределенных нагрузках, кг/м2 | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 1,0 | 1,5 | 2,0 | 2,5 | 3,0 | 3,5 | 4,0 | 4,5 | 5,0 | 5,5 | 6,0 | |
| 50 | 463 | 350 | 236 | 178 | 118 | 88 | 56 | ||||
| 80 | 887 | 641 | 448 | 326 | 215 | 159 | 102 | 79 | 55 | ||
| 100 | 655 | 452 | 290 | 215 | 139 | 108 | 76 | 59 | |||
| 120 | 748 | 503 | 320 | 249 | 176 | 137 | 98 | 77 | 54 | ||
Примечания:
- 1. Толщина панелей в таблице приравнена к толщине утеплителя плотностью 40 кг/м3;
- 2. Данные приведены для панелей с наружными обшивками из стального оцинкованного листа с лакокрасочным покрытием, толщиной 0,5 мм;
- 3. Ширина опор не должна быть менее 40 мм;
- 4. При расчете несущей способности учтена собственная масса панелей и сосредоточенная нагрузка величиной 100 кгс в середине пролета;
- 5. Допускаемый прогиб L/200.
Схема нагружения - неразрезная двухпролетная балка
| Толщина панели, мм / пролет, м | Несущая способность при равномерно распределенных нагрузках, кг/м2 | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 1,0 | 1,5 | 2,0 | 2,5 | 3,0 | 3,5 | 4,0 | 4,5 | 5,0 | 5,5 | 6,0 | |
| 50 | 392 | 278 | 181 | 125 | 80 | 69 | |||||
| 80 | 656 | 492 | 345 | 254 | 165 | 128 | 92 | 80 | |||
| 100 | 696 | 487 | 331 | 220 | 173 | 126 | 99 | 69 | |||
| 120 | 568 | 387 | 242 | 201 | 159 | 131 | 90 | 71 | 50 | ||
Примечания:
- 1. Толщина панелей в таблице приравнена к толщине утеплителя плотностью 40 кг/м3;
- 2. Данные приведены для панелей с наружными обшивками из стального оцинкованного листа с лакокрасочным покрытием, толщиной 0,5 мм;
- 3. Ширина внешних опор не должна быть менее 60 мм, внутренних опор — менее 80 мм;
- 4. При расчете несущей способности учтена собственная масса панелей и сосредоточенная нагрузка величиной 100 кгс в середине пролета;
- 5. Допускаемый прогиб L/200.
