Протокол акустических испытаний
№ 162-002-05 от 22.08.2005 г.
Основание для проведения испытаний — заявка на проведение акустических испытаний ЗАО «Минеральная Вата» от июня 2005 г. (х/д 33200).
Наименование продукции — плиты теплоизоляционные из минеральной ваты АКУСТИК БАТТС, производства ЗАО «Минеральная Вата».
Испытание на соответствие — требованиям СНиП 23-03-2003 и ГОСТ 23499-79.
Производитель продукции — ЗАО «Минеральная Вата», 143985, Россия, Московская область, г. Железнодорожный, Автозаводская, 48а.
Предъявитель образцов — ЗАО «Минеральная Вата».
Сведения об испытываемых образцах — плиты теплозвукоизоляционные из минеральной ваты марки АКУСТИК БАТТС, выпускаемые по ТУ 5762-014-4575203-05, плотностью 40 кг/м3 и различной толщины от 50 до 200 мм.
Дата получения образцов — 15 июля 2005 г.
Методика испытаний — ГОСТ 16297-80, ГОСТ (СТ СЭВ) 1929-79, СТ СЭВ 6644-89, ISO-9053:1991, EN — 29053:1993.
Дата испытаний — 22 июля — 10 августа 2005 г.
Результаты испытаний приведены в Приложениях 1,2,3 к протоколу № 162-002-05 от 22.08.2005 г.

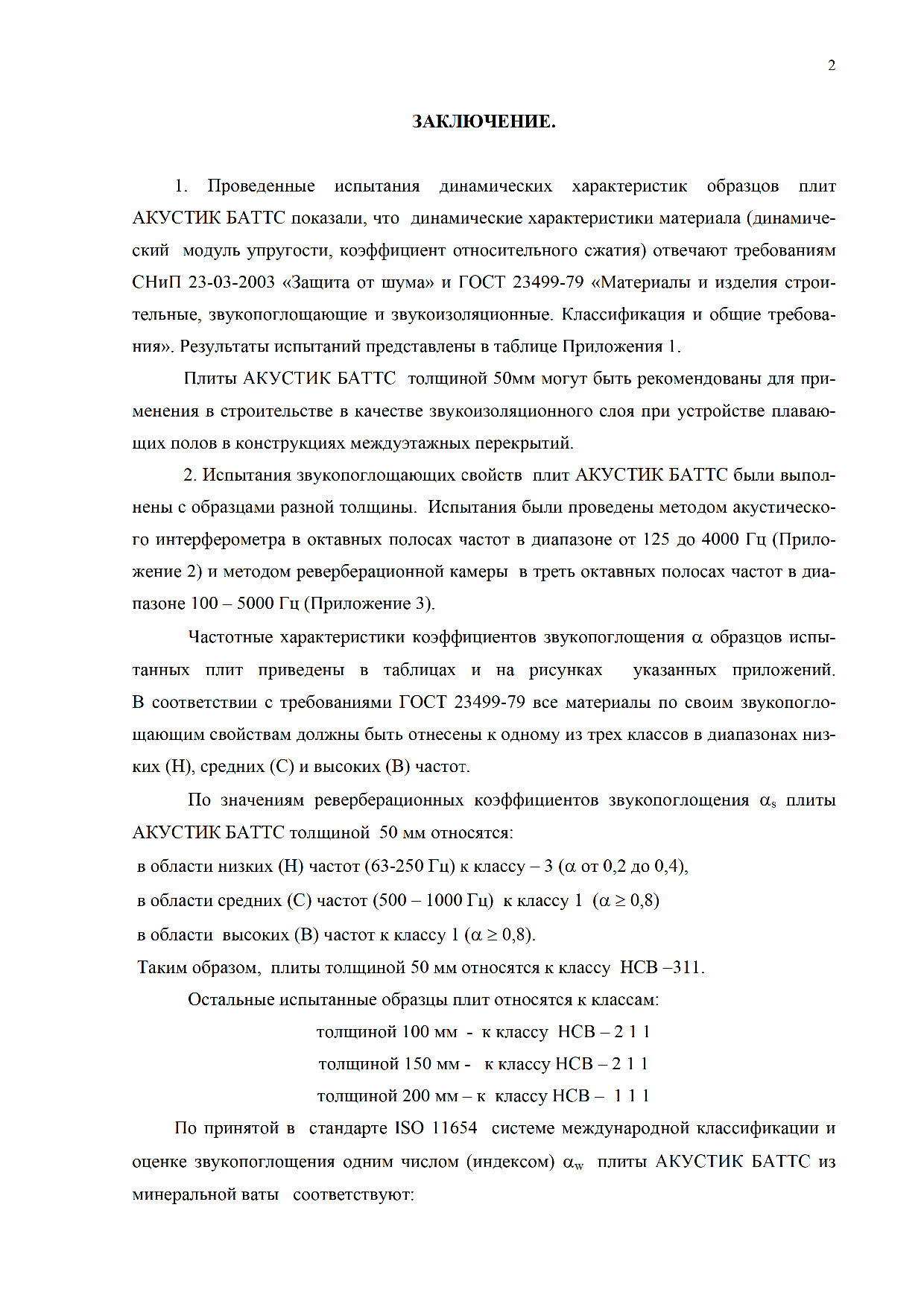

Заключение
1. Проведенные испытания динамических характеристик образцов плит АКУСТИК БАТТС показали, что динамические характеристики материала (динамический модуль упругости, коэффициент относительного сжатия) отвечают требованиям СНиП 23-03-2003 «Защита от шума» и ГОСТ 23499-79 «Материалы и изделия строительные, звукопоглощающие и звукоизоляционные. Классификация и общие требования». Результаты испытаний представлены в таблице Приложения 1.
Плиты АКУСТИК БАТТС толщиной 50 мм могут быть рекомендованы для применения в строительстве в качестве звукоизоляционного слоя при устройстве плавающих полов в конструкциях междуэтажных перекрытий.
2. Испытания звукопоглощающих свойств плит АКУСТИК БАТТС были выполнены с образцами разной толщины. Испытания были проведены методом акустического интерферометра в октавных полосах частот в диапазоне от 125 до 4000 Гц (Приложение 2) и методом реверберационной камеры в третьоктавных полосах частот в диапазоне 100-5000 Гц (Приложение 3).
Частотные характеристики коэффициентов звукопоглощения $\alpha$ образцов испытанных плит приведены в таблицах и на рисунках указанных приложений. В соответствии с требованиями ГОСТ 23499-79 все материалы по своим звукопоглощающим свойствам должны быть отнесены к одному из трех классов в диапазонах низких (Н), средних (С) и высоких (В) частот.
По значениям реверберационных коэффициентов звукопоглощения $\alpha$, плиты АКУСТИК БАТТС толщиной 50 мм относятся:
в области низких (Н) частот (63-250 Гц) к классу — 3 ($\alpha$ от 0,2 до 0,4),
в области средних (С) частот (500-1000 Гц) к классу 1 ($\alpha$ $\ge$ 0,8)
в области высоких (В) частот к классу 1 ($\alpha$ $\ge$ 0,8).
Таким образом, плиты толщиной 50 мм относятся к классу НСВ—311.
Остальные испытанные образцы плит относятся к классам:
толщиной 100 мм — к классу НСВ—211.
толщиной 150 мм — к классу НСВ—211.
толщиной 200 мм — к классу НСВ—111.
По принятой в стандарте ISO 11654 системе международной классификации и оценке звукопоглощения одним числом (индексом) $\alpha_{W}$ плиты АКУСТИК БАТТС из минеральной ваты соответствуют:

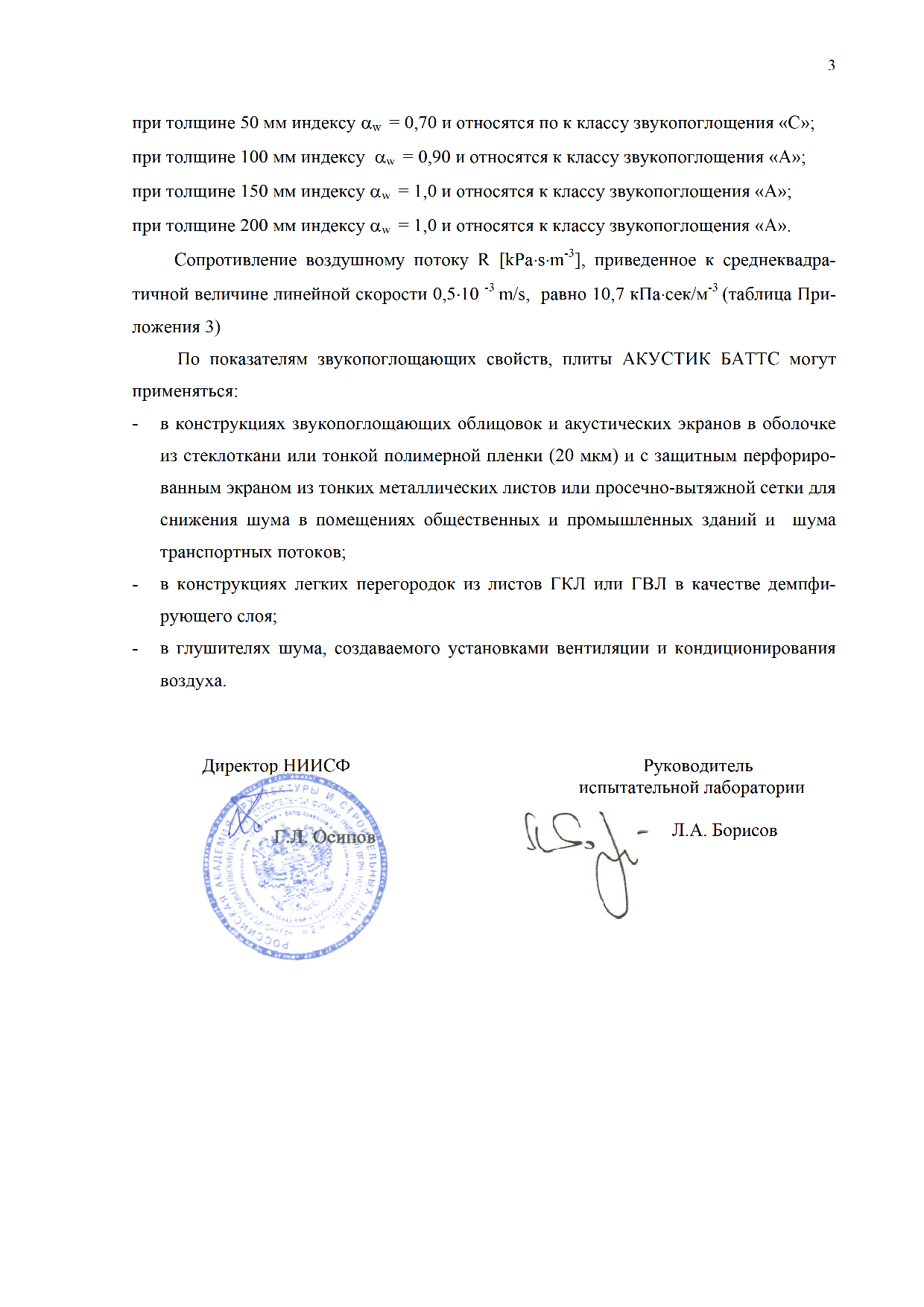

при толщине 50 мм индексу $\alpha_{W}$ = 0,70 и относятся к классу звукопоглощения «C».
при толщине 100 мм индексу $\alpha_{W}$ = 0,90 и относятся к классу звукопоглощения «A».
при толщине 150 мм индексу $\alpha_{W}$ = 1,0 и относятся к классу звукопоглощения «A».
при толщине 200 мм индексу $\alpha_{W}$ = 1,0 и относятся к классу звукопоглощения «A».
Сопротивление воздушному потоку R [kPa×s×m-3], приведенное к среднеквадратичной величине линейной скорости 0,5×10-3 m/s, равно 10,7 кПа×сек×м-3 (таблица Приложения 3).
По показателям звукопоглощающих свойств, плиты АКУСТИК БАТТС могут применяться:
- в конструкциях звукопоглощающих облицовок и акустических экранов в оболочке из стеклоткани или тонкой полимерной пленки (20 мкм) и с защитным перфорированным экраном из тонких металлических листов или просечно-натяжной сетки для снижения шума в помещениях общественных и промышленных зданий и шума транспортных потоков;
- в конструкциях легких перегородок из листов ГКЛ или ГВЛ в качестве демпфирующего слоя;
- в глушителях шума, создаваемого установками вентиляции и кондиционирования воздуха.

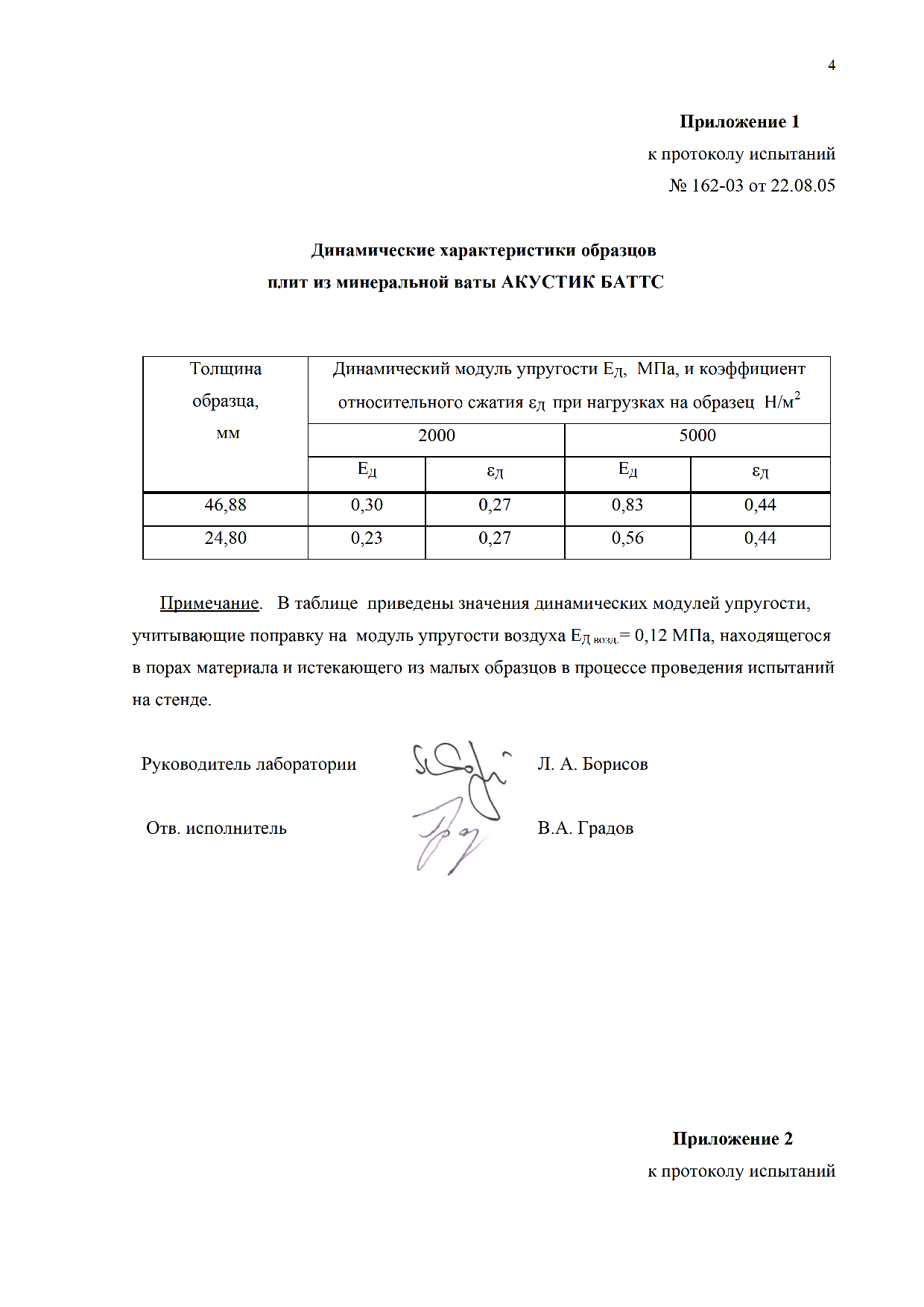

Приложение 1
к протоколу испытаний № 162-03 от 22.08.05
Динамические характеристики образцов плит из минеральной ваты АКУСТИК БАТТС
| Толщина образца, мм | Динамический модуль упругости $E_{Д}$, МПа и коэффициент относительного сжатия $\varepsilon_{Д}$ при нагрузках на образец Н/м2 | |||
|---|---|---|---|---|
| 2000 | 5000 | |||
| $E_{Д}$ | $\varepsilon_{Д}$ | $E_{Д}$ | $\varepsilon_{Д}$ | |
| 46,88 | 0,30 | 0,27 | 0,83 | 0,44 |
| 24,80 | 0,30 | 0,27 | 0,56 | 0,44 |
Примечание. В таблице приведены значения динамических модулей упругости, учитывающие поправку на модуль упругости воздуха $E_{Д возд}$ = 0,12 МПа, находящегося в порах материала и истекающего из малых образцов в процессе проведения испытаний на стенде.

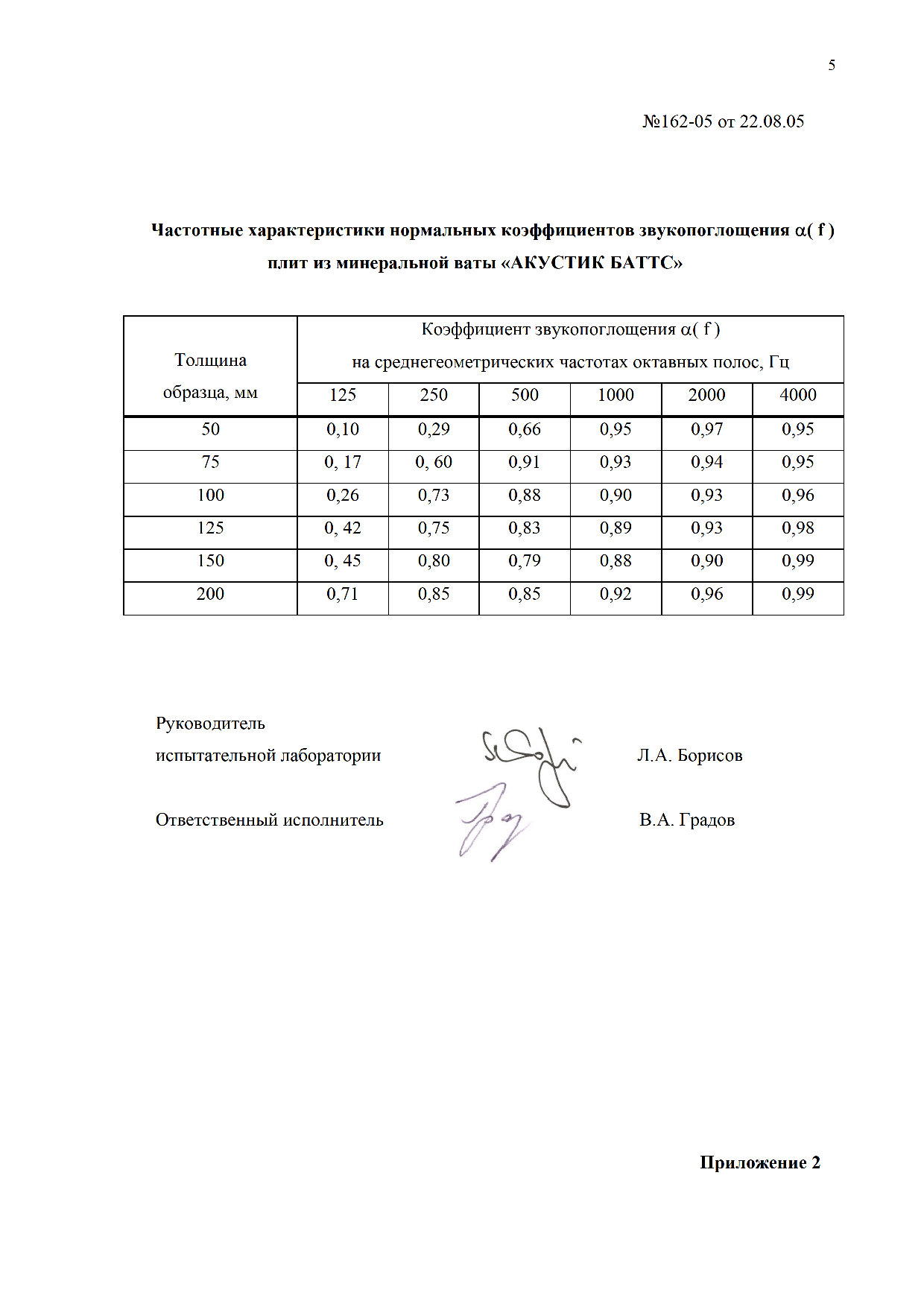

Приложение 2
к протоколу испытаний №162-05 от 22.08.05
Частотные характеристики нормальных коэффициентов звукопоглощения $\alpha (f)$ плит из минеральной ваты «АКУСТИК БАТТС»
| Толщина образца, мм | Коэффициент звукопоглощения $\alpha (f)$ на среднегеометрических частотах октавных полос, Гц | |||||
|---|---|---|---|---|---|---|
| 125 | 250 | 500 | 1000 | 2000 | 4000 | |
| 50 | 0,10 | 0,29 | 0,66 | 0,95 | 0,97 | 0,95 |
| 75 | 0,17 | 0,60 | 0,91 | 0,93 | 0,94 | 0,95 |
| 100 | 0,26 | 0,73 | 0,88 | 0,90 | 0,93 | 0,96 |
| 125 | 0,42 | 0,75 | 0,83 | 0,89 | 0,93 | 0,98 |
| 150 | 0,45 | 0,80 | 0,79 | 0,88 | 0,90 | 0,99 |
| 200 | 0,71 | 0,85 | 0,85 | 0,92 | 0,96 | 0,99 |

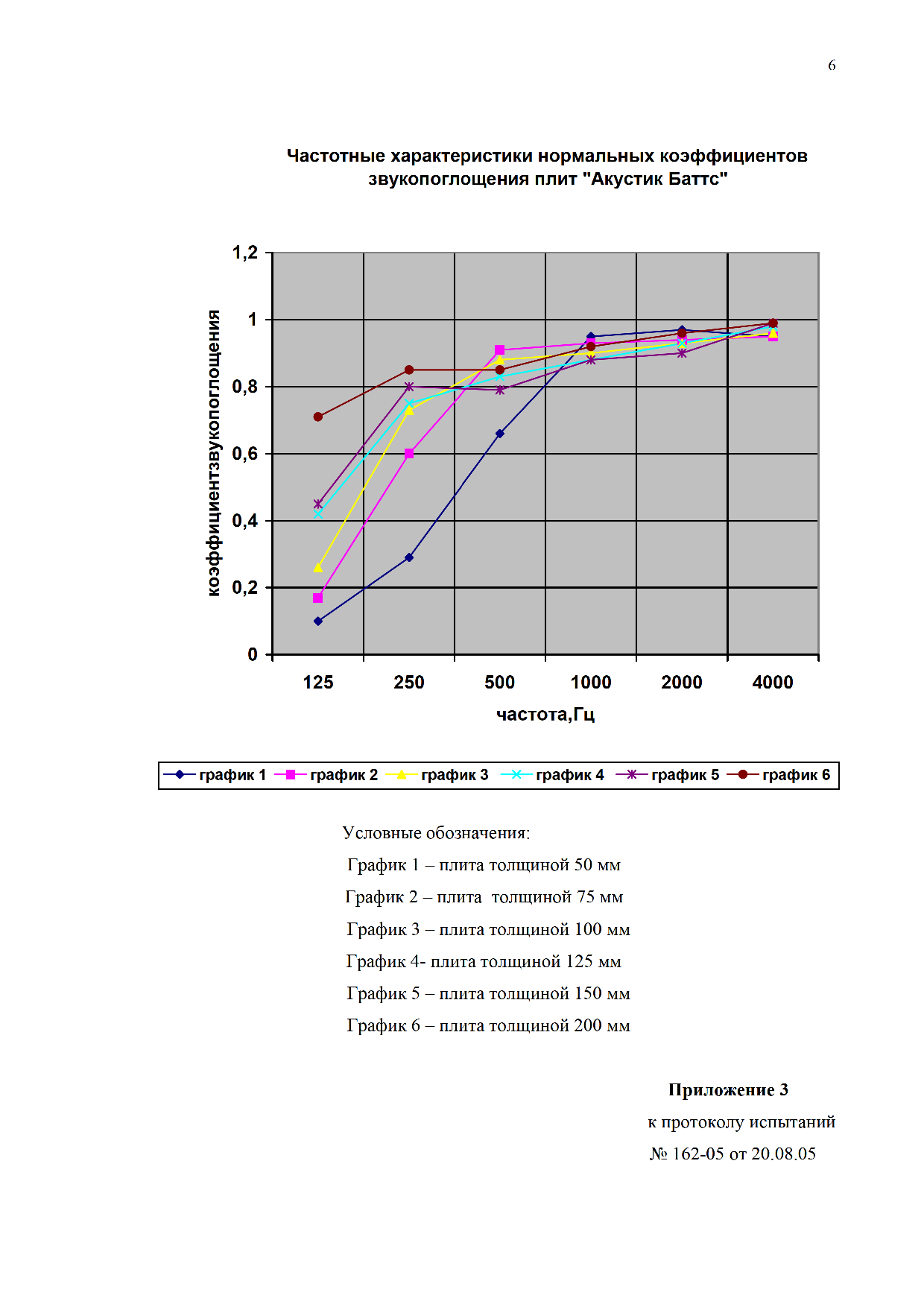

Условные обозначения:
- График 1 — плита толщиной 50 мм;
- График 2 — плита толщиной 75 мм;
- График 3 — плита толщиной 100 мм;
- График 4 — плита толщиной 125 мм;
- График 5 — плита толщиной 150 мм;
- График 6 — плита толщиной 200 мм.

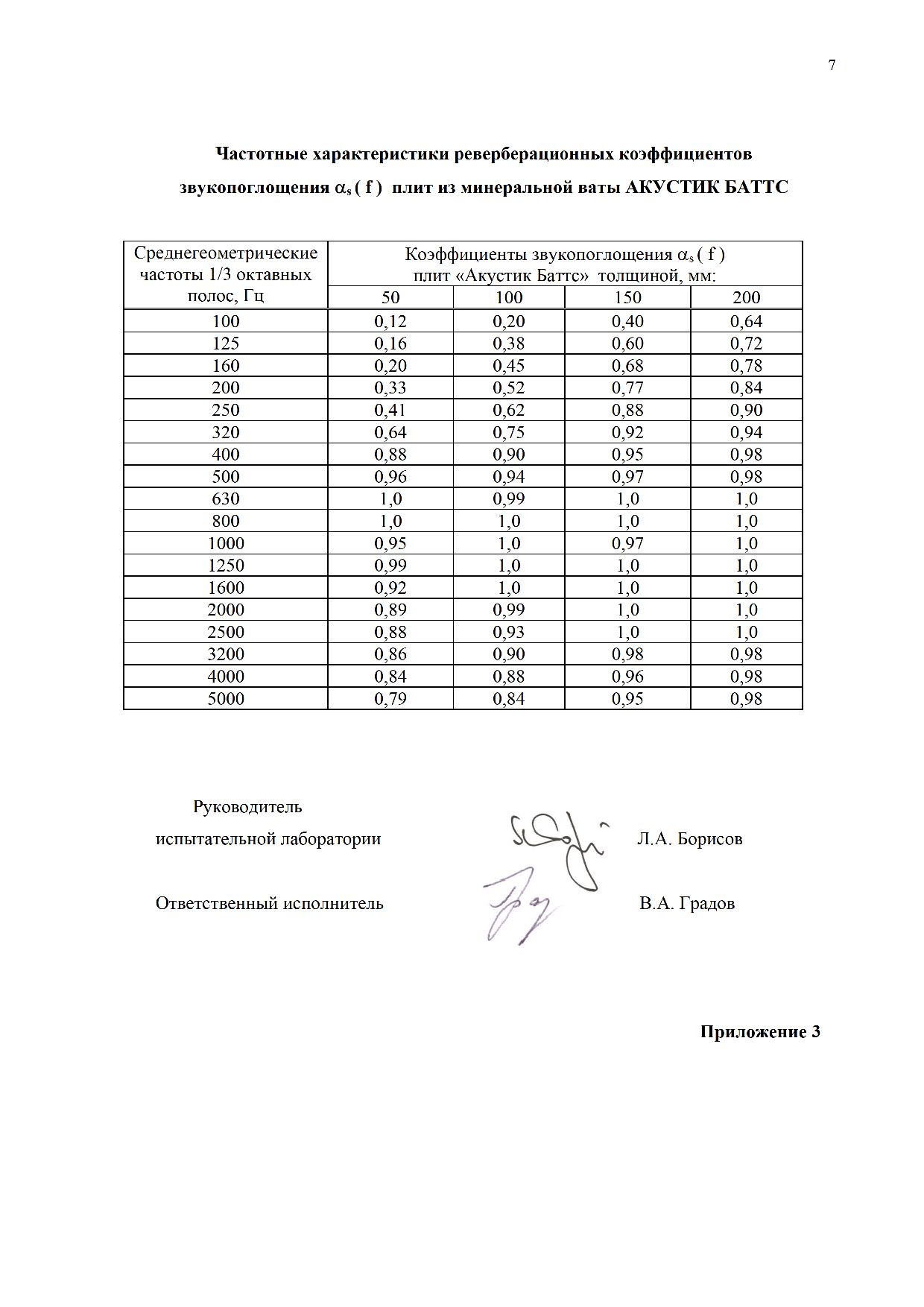

Приложение 3
к протоколу испытаний №162-05 от 22.08.05
Частотные характеристики реверберационных коэффициентов звукопоглощения $\alpha_{s} (f)$ плит из минеральной ваты АКУСТИК БАТТС
| Среднегеометрические частоты 1/3 октавных полос, Гц | Коэффициенты звукопоглощения $\alpha_{s} (f)$ плит «Акустик Баттс» толщиной, мм: | |||
|---|---|---|---|---|
| 50 | 100 | 150 | 200 | |
| 100 | 0,12 | 0,20 | 0,40 | 0,64 |
| 125 | 0,16 | 0,38 | 0,60 | 0,72 |
| 160 | 0,20 | 0,45 | 0,68 | 0,78 |
| 200 | 0,33 | 0,52 | 0,77 | 0,84 |
| 250 | 0,41 | 0,62 | 0,88 | 0,90 |
| 320 | 0,64 | 0,75 | 0,92 | 0,94 |
| 400 | 0,88 | 0,90 | 0,95 | 0,98 |
| 500 | 0,96 | 0,94 | 0,97 | 0,98 |
| 630 | 1,0 | 0,99 | 1,0 | 1,0 |
| 800 | 1,0 | 1,0 | 1,0 | 1,0 |
| 1000 | 0,95 | 1,0 | 0,97 | 1,0 |
| 1250 | 0,99 | 1,0 | 1,0 | 1,0 |
| 1600 | 0,92 | 1,0 | 1,0 | 1,0 |
| 2000 | 0,89 | 0,99 | 1,0 | 1,0 |
| 2500 | 0,88 | 0,93 | 1,0 | 1,0 |
| 3200 | 0,86 | 0,90 | 0,98 | 0,98 |
| 4000 | 0,84 | 0,88 | 0,96 | 0,98 |
| 5000 | 0,79 | 0,84 | 0,95 | 0,98 |

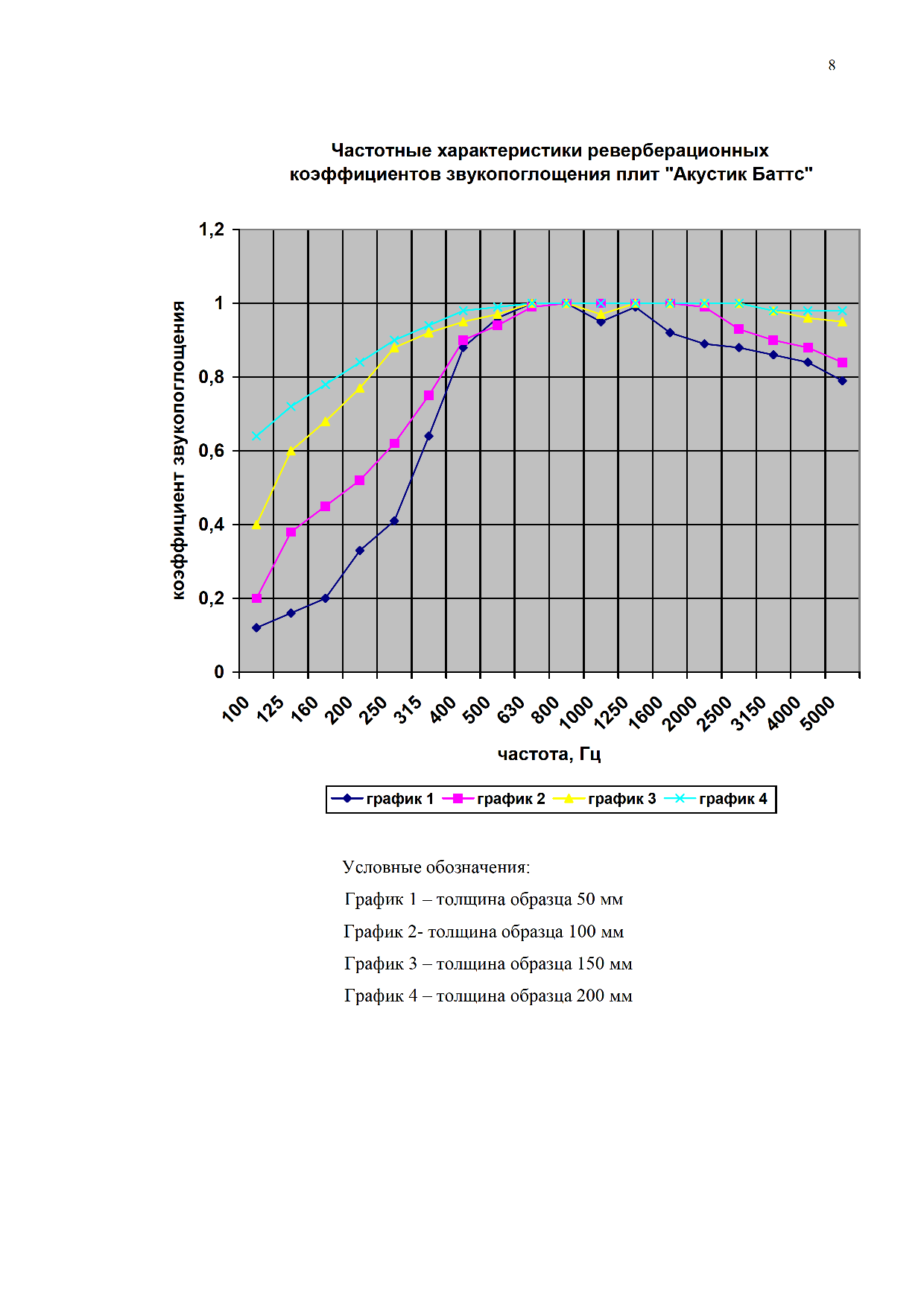

Условные обозначения:
- График 1 — толщина образца 50 мм
- График 2 — толщина образца 100 мм
- График 3 — толщина образца 150 мм
- График 4 — толщина образца 200 мм

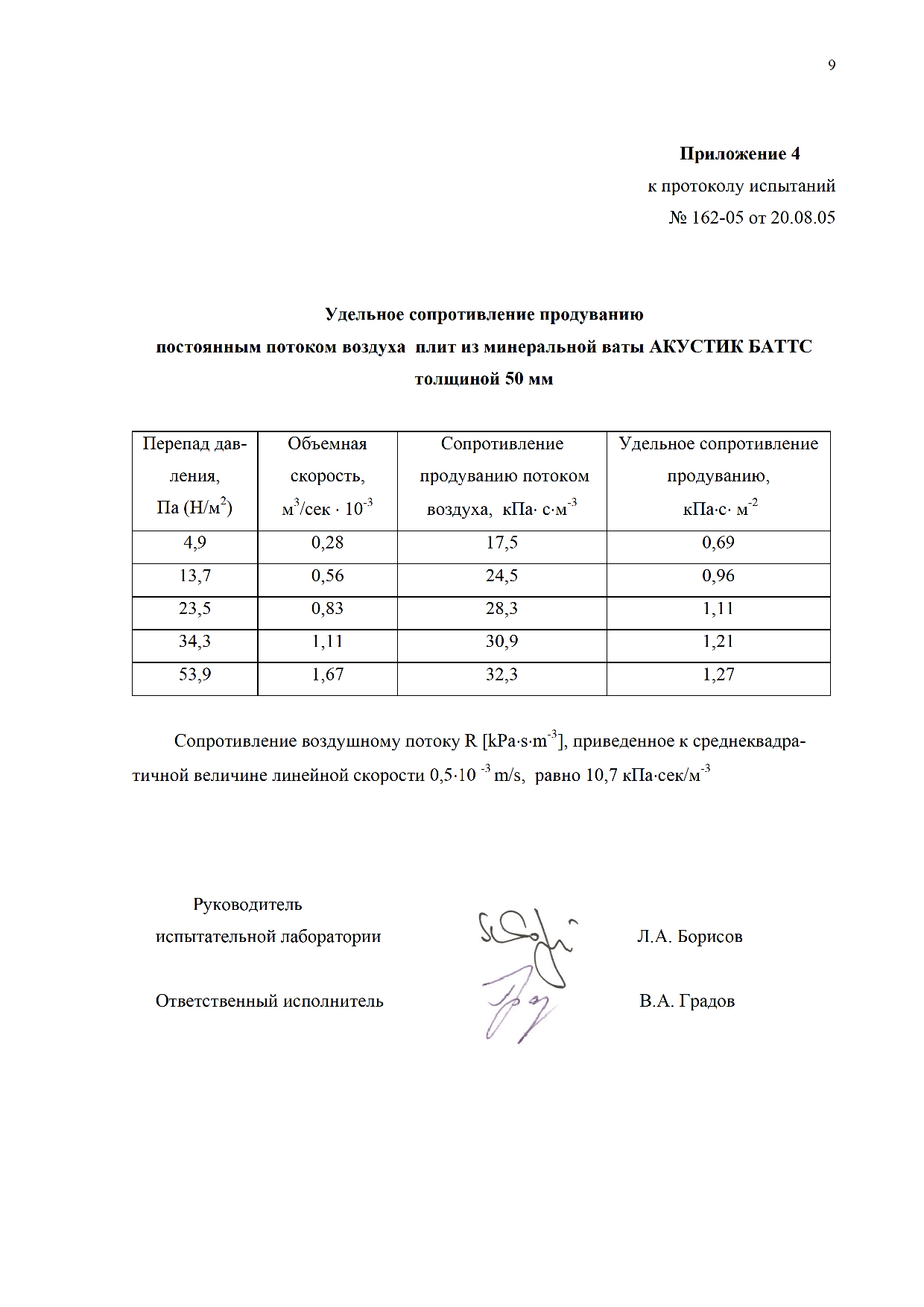

Приложение 4
к протоколу испытаний №162-05 от 20.08.05
Удельное сопротивление продуванию постоянным потоком воздуха плит из минеральной ваты АКУСТИК БАТТС толщиной 50 мм
| Перепад давления, Па (Н/м2) | Объемная скорость, м3/сек × 10-3 | Сопротивление продуванию потоком воздуха, кПа×с×м-3 | Удельное сопротивление продуванию, кПа×с×м-2 |
|---|---|---|---|
| 4,9 | 0,28 | 17,5 | 0,69 |
| 13,7 | 0,56 | 24,5 | 0,96 |
| 23,5 | 0,83 | 28,3 | 1,11 |
| 34,3 | 1,11 | 30,9 | 1,21 |
| 53,9 | 1,67 | 32,3 | 1,27 |
Сопротивление воздушному потоку R [kPa×s×m-3], приведенное к среднеквадратичной величине линейной скорости 0,5×10-3 m/s, равно 10,7 кПа×сек×м-3.
